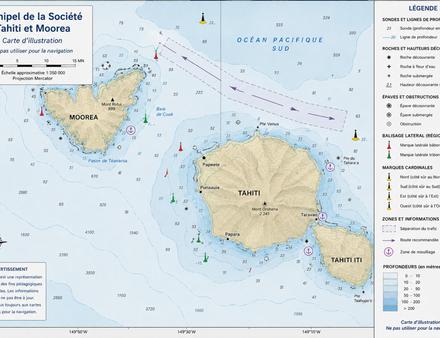

Une carte marine ne dessine pas seulement une côte : elle décrit la profondeur, les dangers, le balisage et les règles qui organisent l’espace. Pour commencer à la lire sans se perdre dans des centaines d’abréviations, cinq familles de symboles donnent déjà les réflexes essentiels.
Une carte à petite échelle montre une vaste zone mais simplifie les détails ; pour entrer dans un port ou longer une côte rocheuse, on choisit la carte au plus grand niveau de détail disponible. On vérifie son édition, ses corrections et l’unité des profondeurs. Une carte papier et une carte électronique officielle peuvent aussi présenter différemment une même information.
Les cinq repères qui suivent ne remplacent donc ni la légende complète ni les documents nautiques. Ils constituent une porte d’entrée : l’objectif n’est pas de mémoriser un dessin isolé, mais de comprendre ce que le cartographe veut faire décider au navigateur.
1. Les sondes et les lignes de profondeur
Les nombres portés sur l’eau sont des sondes : ils indiquent la profondeur rapportée au zéro hydrographique de la carte, généralement en mètres sur les cartes françaises actuelles. Ils ne donnent pas directement la hauteur d’eau au moment où le bateau passe. En zone de marée, il faut ajouter la hauteur de marée prévue à l’heure et au lieu considérés.
Les courbes bathymétriques relient des profondeurs comparables et aident à lire la pente du fond. Des sondes serrées et des courbes rapprochées signalent un talus marqué ; un large espace entre deux courbes suggère une pente plus douce. Pour calculer le pied de pilote, on part de la plus faible profondeur plausible sur la route, pas d’une moyenne visuelle.
2. Les roches et les hauteurs découvrantes
Toutes les croix et étoiles ne décrivent pas le même danger. La cartographie distingue notamment une roche toujours émergée, une roche qui couvre et découvre avec la marée, une roche à fleur d’eau et une roche submergée dont la profondeur est connue ou inconnue. Cette nuance décide si le danger sera visible et à quel niveau de marée.
Un chiffre souligné associé à un élément découvrant exprime une hauteur au-dessus du zéro hydrographique, et non une profondeur d’eau. Il faut donc soustraire cette valeur à la hauteur de marée pour savoir si l’objet est couvert. En cas de doute, on se reporte à la légende officielle plutôt que de déduire la signification de la seule forme graphique.
3. Les épaves et les obstructions
Une épave peut être entièrement visible, découverte à marée basse, dangereuse sous la surface ou suffisamment profonde pour ne pas constituer le premier obstacle d’un petit bateau. Les symboles varient selon que la profondeur minimale est connue et selon le degré de danger retenu à l’échelle de la carte.
Une profondeur portée près d’une épave mérite une lecture attentive : elle peut représenter la hauteur d’eau minimale au-dessus de son point le plus haut. Une obstruction signale quant à elle un objet qui n’est pas forcément une coque identifiable : débris, souche, structure ou autre encombrement. On accorde une marge généreuse, car la précision d’un ancien levé ou la position d’un vestige ne sont jamais absolues.
4. Les bouées, balises et caractéristiques des feux
La couleur, la forme et le voyant supérieur d’une marque composent un langage. En région A du système de balisage maritime, utilisée en Europe, une marque latérale rouge indique le côté bâbord du chenal dans le sens conventionnel du balisage et une verte le côté tribord. Les cardinales indiquent le côté sûr par rapport au danger à l’aide de bandes noires et jaunes et de deux cônes noirs.
La nuit, la légende du feu précise sa couleur et son rythme : éclats, occultations, groupes et période. « Fl » désigne un feu à éclats, « Oc » un feu à occultations, tandis qu’une couleur telle que R, G ou W précise rouge, vert ou blanc. Il faut lire l’ensemble de la caractéristique, pas seulement reconnaître la couleur dessinée.
5. Les zones réglementées, câbles et routes organisées
Des lignes magenta, des hachures et des mentions délimitent des espaces où l’on ne navigue pas comme ailleurs : zone interdite ou réglementée, exercice, mouillage prohibé, câble ou conduite sous-marine, dispositif de séparation du trafic. Le symbole n’explique pas toujours toute la règle ; il renvoie alors aux instructions nautiques, aux avis locaux ou à la réglementation en vigueur.
Un câble sous-marin n’est pas seulement un trait à éviter : le mouillage et le dragage peuvent y être interdits. Dans un dispositif de séparation du trafic, les flèches matérialisent des voies que les navires empruntent dans un sens défini. Une petite embarcation doit connaître les règles de traversée et ne pas considérer ces lignes comme une décoration.
La carte électronique ne dispense pas de lire
Un écran peut masquer des informations selon le niveau de zoom ou les réglages d’affichage. Le « zoom excessif » agrandit une donnée sans créer de précision supplémentaire. Une route automatique n’évalue pas toujours le tirant d’eau, la marée, la houle ou une correction récente comme le ferait un navigateur attentif.
Le bon exercice consiste à préparer une courte route sur une carte à jour, à identifier chaque sonde critique et chaque danger, puis à contrôler sur l’eau ce que l’on avait anticipé. Savoir lire cinq familles de symboles ne fait pas encore un cartographe ; cela permet déjà de cesser de regarder la carte comme une image et de commencer à l’utiliser comme un outil de décision.
